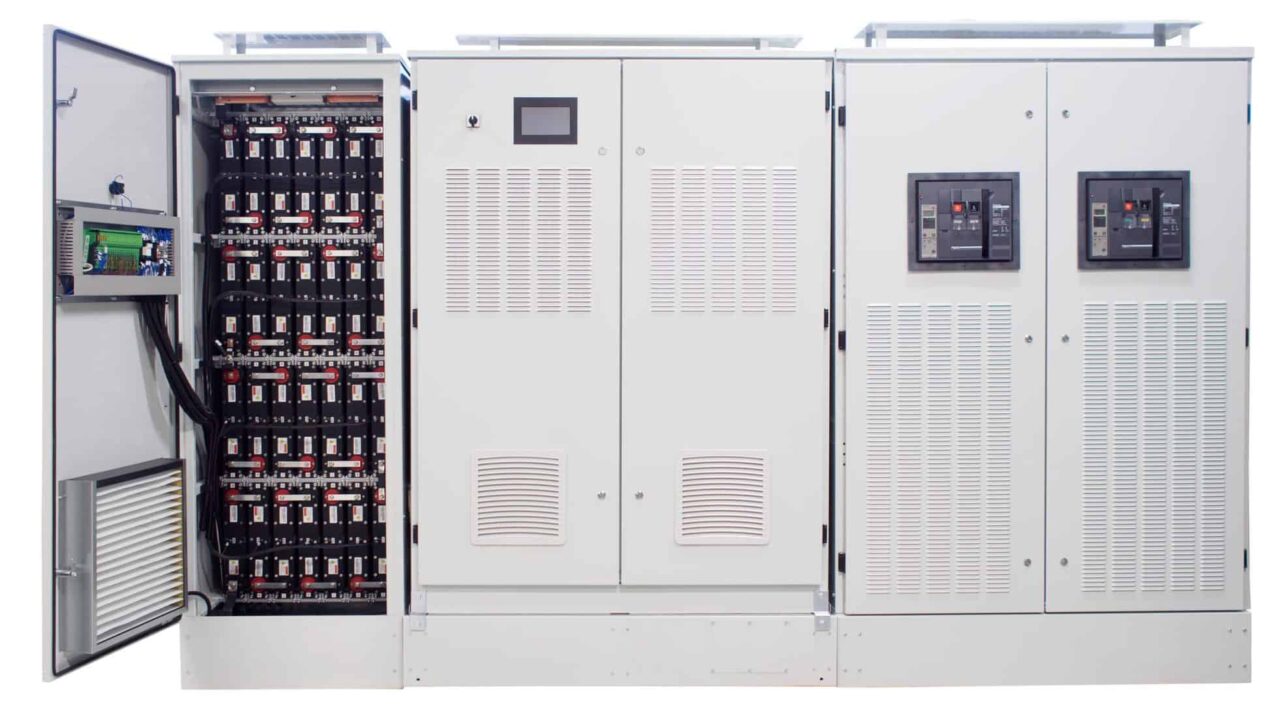

UPQ

Bezprzerwowy System Zasilania Merus (UPQ) to innowacyjna koncepcja, łącząca funkcje zasilacza UPS i aktywnego filtra harmonicznego w jedno solidne rozwiązanie.

Merus UPQ chroni krytyczne procesy przed przerwami w dostawach energii elektrycznej i zakłóceniami napięcia, przy jednoczesnym zachowaniu jakości napięcia zasilającego poprzez kompensację prądów harmonicznych i wahań mocy biernej obciążeń nieliniowych.

Merus UPQ posiada dwa tryby pracy. W bezpiecznych warunkach zasilania działa w trybie jakości zasilania, wykonując aktywne filtrowanie zniekształceń harmonicznych, a także równoważenie obciążenia i ograniczanie migotania. Gdy wykryje spadek napięcia lub przerwy w zasilaniu w sieci zasilającej, przechodzi do trybu ochrony zasilania w celu ochrony przed obciążeniami krytycznymi. Merus UPQ jest dostępny zarówno na poziomie niskiego napięcia jak i też średniego. Możemy dostarczyć kompletne rozwiązanie pod klucz.

PODSTAWOWE FUNKCJE:

  • Zapobieganie przerwom zasilania

  • Aktywne łagodzenie zniekształceń harmonicznych

  • Ograniczanie zapadów napięcia

  • Stabilizacja napięcia

  • Poprawa współczynnika mocy

  • Ograniczanie migotania

  • Równoważenie obciążenia



KORZYŚCI DLA KLIENTA

  • Pełna ochrona przed przerwami w zasilaniu, zakłóceniami napięcia, zniekształceniami harmonicznych, migotaniem napięcia, równoważeniem obciążenia i innymi problemami z jakością zasilania w jednym, efektywnym cenowo i niezawodnym rozwiązaniu

  • Doskonała ochrona krytycznych procesów w zastosowaniach komercyjnych i przemysłowych, redukcja kosztów przestojów

  • Zredukowany rozkład sprzętu elektrycznego i dłuższa jego żywotność

  • Zgodność z normami IEEE 519, G5/4, IEC 61000 3-2, 3-4 lub innymi standardami jakości zasilania i zaleceniami

  • Oszczędność energii

  • Zwiększenie mocy elektrycznej z istniejącej sieci

  • Szybki zwrot z inwestycji

ZASTOSOWANIE – BUDYNKI KOMERCYJNE:

  • Instytucje finansowe

  • Laboratoria naukowe

  • Centra telekomunikacyjne

  • Stacje radarowe

  • Centra danych

  • Szpitale

  • Lotniska

ZASTOSOWANIE – PRZEMYSŁ:

  • półprzewodnikowy

  • szklarski

  • motoryzacyjny

  • poligraficzny

  • tekstylny

  • chemiczny

  • spożywczy

  • farmaceutyczny

  • Inne branże procesowe

JAK TO DZIAŁA ?

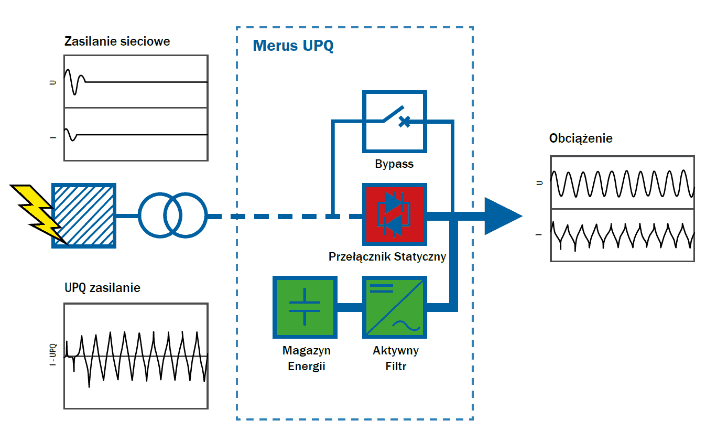

Merus UPQ posiada dwa tryby pracy:

tryb ochrony zasilania i tryb jakości zasilania

TRYB OCHRONY ZASILANIA

W przypadku awarii zasilania lub spadków napięcia Merus UPQ aktywuje tryb ochrony zasilania.

W tym trybie rzeczywista moc czynna i rzeczywista moc bierna są dostarczane do obciążeń, zapewniając całkowitą odporność na procesy o znaczeniu krytycznym przed przerwami w dostawie prądu, spadkami i skokami napięcia.

Gwarantuje to maksymalną dostępność i niezawodność systemu dla procesów o kluczowym znaczeniu.

TRYB JAKOŚCI ZASILANIA

Po ustaniu awarii Merus UPQ powraca do normalnego trybu działania jakości energii, w którym aktywnie filtruje zniekształcenia harmoniczne do 50-go rzędu, łagodzi migotanie napięcia, równoważy obciążenia, poprawia współczynnik mocy i kontroluje napięcie.

CECHY PRODUKTU

Najniższe koszty operacyjne dzięki połączeniu bocznikowemu.

W porównaniu z konwencjonalnymi technologiami ochrony zasilania, rozwiązanie Merus UPQ zapewnia najniższe koszty operacyjne.

Dożywotnie koszty operacyjne są określane przez tryb pracy jakości energii UPQ, ponieważ przyłącze zasilania jest w większości dostępne.

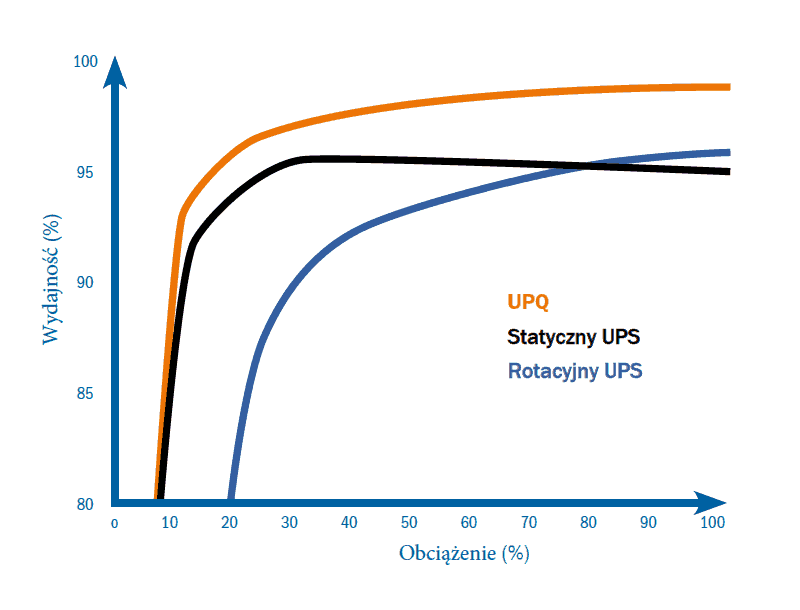

W tym trybie pracy UPQ jest bocznikowany z obciążeniem, co daje wyższą wydajność. Dlatego oferuje najniższe koszty operacyjne w porównaniu z innymi urządzeniami ochrony zasilania, takimi jak konwencjonalne lub rotacyjne UPS, które są połączone szeregowo.

Najwyższą wydajność UPQ widać bezpośrednio na rachunku za energię elektryczną.

W przykładowym przypadku, gdy potrzeba ochrony maksymalnej mocy 1500 kW przy średnim obciążeniu 80%, a koszt energii elektrycznej wynosi 0,10 € za kWh, UPQ oszczędza 37 480 € rocznie, w porównaniu do konwencjonalnych systemów UPS.

Najdłuższa żywotność dzięki Ultra kondensatorom (UC)

Ultra kondensatory (UC) są wykorzystywane jako domyślny magazyn energii w UPQ ze względu na ich doskonałą gęstość mocy, cykl życia i żywotność.

Domyślnie ultra kondensatorowy magazyn energii UPQ oferuje pełny cykl życia wynoszący 10 lat przy ponad 500 000 operacji w średniej temperaturze otoczenia + 25 ° C. Kiedy magazyn energii ultra kondensatora osiągnie koniec projektowanego cyklu życia, określona energia nominalna może nie być już osiągnięta w pełni, ale urządzenie nie staje się przestarzałe.

Cykl życia i żywotność ultra kondensatora są określone przez głębokość rozładowań, naprężenie napięcia i temperaturę otoczenia. Na życzenie możliwe jest zaprojektowanie rozwiązania do magazynowania energii, które może przetrwać cykl ponad 1 000 000 operacji w średniej temperaturze otoczenia + 25 ° C w ciągu 15 lat.

Wspiera rozruch silnika DOL i gwarantuje zabezpieczenie ochronne

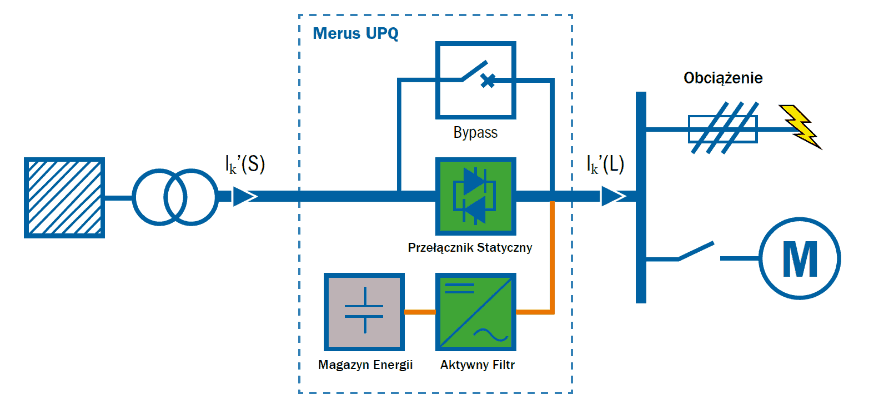

W przeciwieństwie do tradycyjnych systemów UPS Merus UPQ nie ogranicza prądu zwarciowego. Dlatego Ik ‚(S) równa się Ik‚ (L).

Ta unikalna funkcja umożliwia rozruch silnika Direct On Line (DOL) i jest dodatkowo ulepszana przez kompensację mocy biernej w czasie rzeczywistym UPQ.

Ponieważ prąd zwarciowy nie jest ograniczony, również selektywność zabezpieczenia bezpiecznikowego za główną magistralą UPQ działa jak w systemach podłączonych bezpośrednio do sieci.

Reakcja w czasie rzeczywistym dla płynnego działania firmy

Merus UPQ jest oparty na nowoczesnej technologii energoelektronicznej, zapewniając wyjątkowo szybką i skuteczną reakcję na przerwy w dostawie prądu, spadki napięcia i szereg innych zakłóceń jakości energii.

Taka dynamiczna reakcja w czasie rzeczywistym zapewnia nieprzerwaną moc procesów biznesowych. W trybie jakości energii filtruje zniekształcenia harmoniczne i poprawia współczynnik mocy w czasie krótszym niż 1 milisekunda.

W przypadku awarii zasilania lub spadku napięcia przełączenie w tryb ochrony zasilania następuje w czasie krótszym niż 1,8 milisekundy.

Taka dynamiczna wydajność zapewnia maksymalny czas sprawności i dostępność systemu dla kluczowych procesów biznesowych.

Kompleksowa ochrona za pomocą jednego solidnego rozwiązania

Konwencjonalne rozwiązania na rynku oferują niepełną ochronę, która często ogranicza się do wyzwań po stronie zasilania lub obciążenia.

Merus UPQ to kompleksowy i skuteczny pakiet ochrony przed zakłóceniami zarówno po stronie zasilania, jak i obciążenia. Zapewnia pełne korzyści wielu produktów, np. UPS, kompensatora mocy i aktywny filtr harmonicznych w jednym solidnym rozwiązaniu.

Całkowita personalizacja dzięki modułowej konstrukcji

Pełna skalowalność jest osiągana dzięki modułowości zarówno w energoelektronicznych jednostkach mocy, jak również w doborze pojemności magazynowania energii i mediów. Aplikacja, która dobrze demonstruje modułowość UPQ, jest powszechnym systemem zasilania magistrali zasilanym równolegle działającymi redundantnymi transformatorami.

Taki system może być chroniony przez system UPQ wyposażony w podwójny system przełączników statycznych. Swoboda personalizacji przy wyborze różnych modułów zasilania UPQ, przełącznika statycznego i pojemności magazynowania energii, daje konsultantom inżynieryjnym i właścicielowi zakładu możliwość optymalizacji kosztów inwestycji zgodnie z pożądanym czasem ochrony, kosztem utraconej produkcji i względami środowiskowymi.

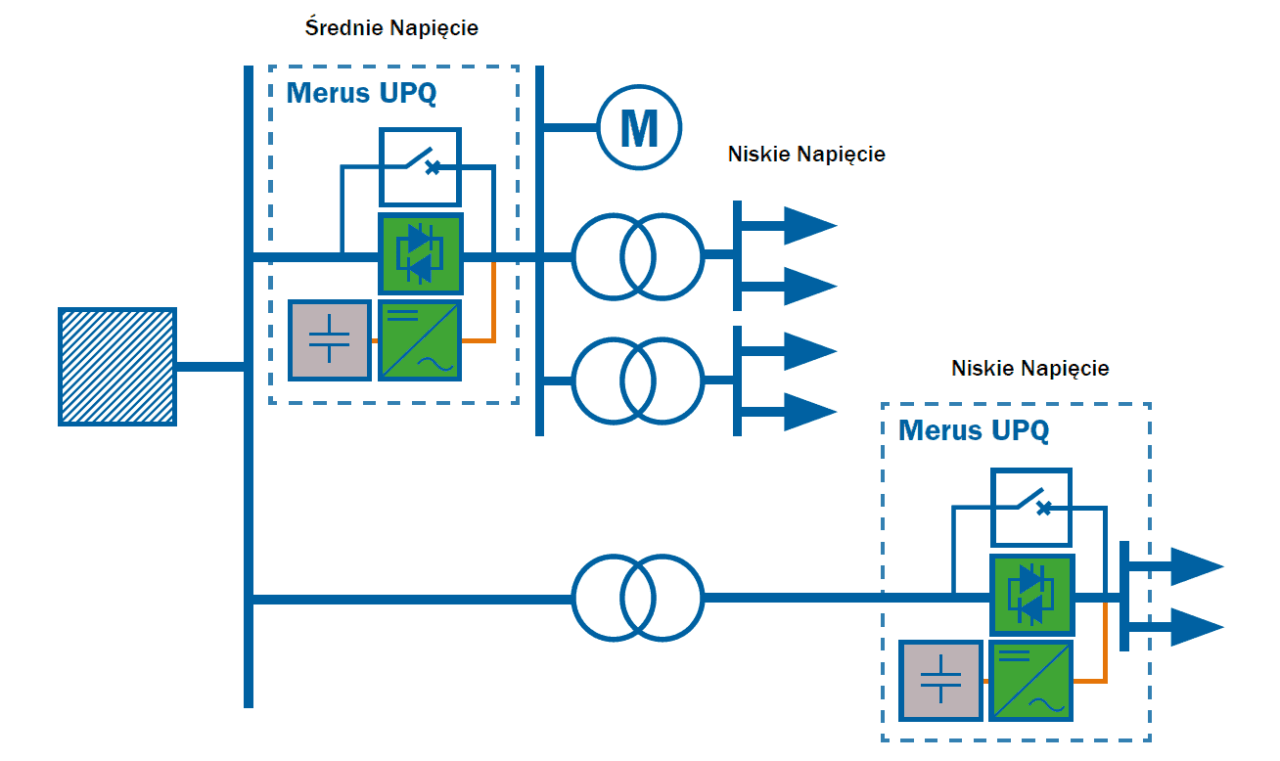

Elastyczne połączenie z siecią niskiego i średniego napięcia

Cała ochrona obiektu z elastycznością podłączania Merus UPQ na dowolnym poziomie napięcia:

Merus UPQ zapewnia doskonałe opcje łączności, w przeciwieństwie do innych rozwiązań.

Można go łatwo podłączyć na dowolnym poziomie napięcia do 38,5 kV.

Taka elastyczność umożliwia zaprojektowanie ekonomicznie opłacalnego rozwiązania ochrony zasilania, wykorzystującego najbardziej zoptymalizowane pod względem kosztów nośniki energii dla całych procesów produkcyjnych. Ta doskonała funkcja ogranicza przestoje w produkcji do minimum.

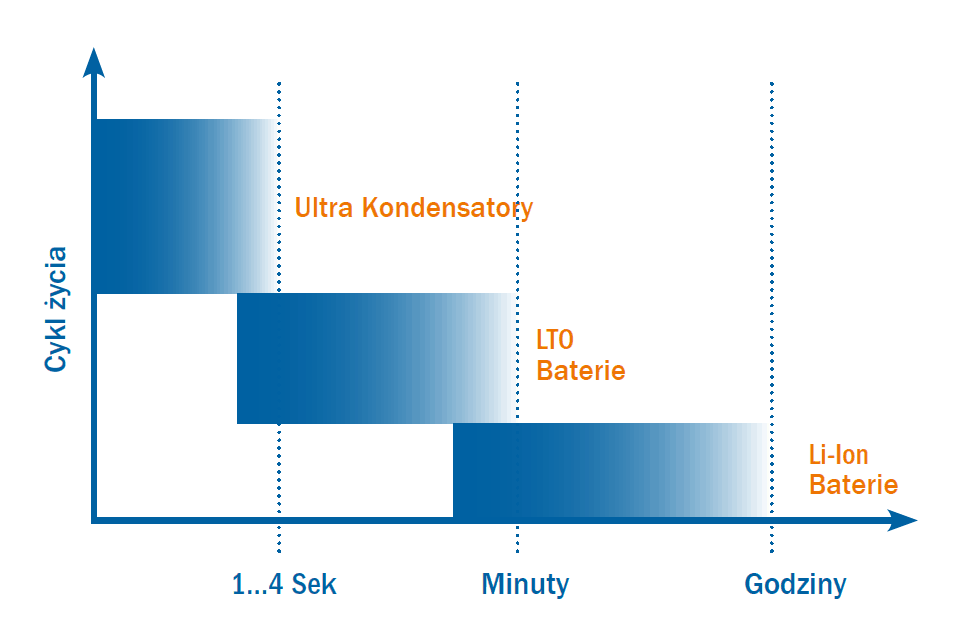

Indywidualna ochrona od kilku sekund do kilku godzin

Merus UPQ jest domyślnie wyposażony w Ultra kondensatory (UC) / Super kondensatory, które zapewniają doskonałą ochronę w przypadku krótkotrwałych zakłóceń.

Jednak rozwiązanie Merus UPQ można dostosować do aplikacji wymagających ochrony zasilania przez dłuższy czas. UPQ można zaprojektować dla aplikacji wymagających minutowego zasilania z wykorzystaniem baterii litowo-tytanowych (LTO) jako nośników energii.

Jeśli jednak ochrona zasilania jest potrzebna jeszcze dłużej, akumulatory litowo-jonowych (Li-Ion) będą idealnym nośnikiem energii.

Nowoczesne sterowanie i monitorowanie

Wyrafinowany panel ekranu dotykowego zapewnia zaawansowane opcje monitorowania, zarówno na miejscu, jak i poza nim.

Zdalne monitorowanie jest możliwe za pośrednictwem Ethernetu, dzięki czemu możesz być na bieżąco dzięki funkcji raportowania.

Nowoczesne funkcje monitorowania i raportowania dostarczają użytkownikowi odpowiednich informacji i mają opcję integracji z innymi systemami SCADA za pomocą inteligentnych funkcji komunikacyjnych.
